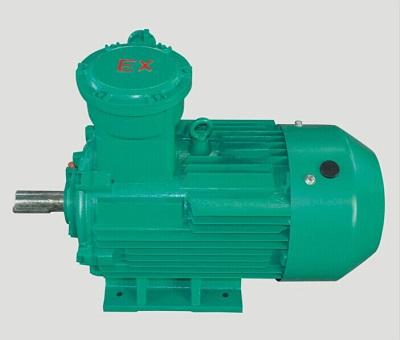

防爆電機型號含義及參數有哪些?

發布日期:2020年06月05日信息來源：/ 點擊數：

為了便于區分和識別電機,對于每個電機都設有相應的代號,便于簡稱其特性。防爆電機的型號和參數主要的含義就是有關防爆電機的主要用途以及相關規格的簡述。

防爆電機型號含義

1.生產防爆電機需要的生產證書主要有《防爆合格證》、《生產許可證》,起重生產煤礦使用的防爆電機的廠家還需要《煤礦安全許可證》;

2.防爆電機的型號主要由由產品代號,規格代號,特殊環境代號,補充代號等4部分來組成。并按下列順序排列：[1]-[2]-[3]-[4]1-產品代號自2-規格代號3-特殊環境代號4-補充代號產品代號包括類型代號。

3.電機的型號含義以及代表字母的表示：

(1)Y-代表“異”步電機;

(2)B-代表隔“爆”,YB代表隔爆異步電機;

(3)A-代表增“安”型防爆,YA代表增安異步電機,YB屬于“防爆”電機;K-代表“空”冷,如YKK代表機體內、冷卻器初、次級冷卻介質均為氛圍冷卻的異步電機;S-代表“水”冷、運“輸”機,如YBKS代表電機內部為空冷,冷卻器是水冷系統的防爆電機;YBS是輸送機用防爆電機

(4)R-代表“繞”線轉子電機,如YR是屬于繞線轉子異步電機;P-代表“屏”蔽,如YP是屬于屏蔽異步電機;

(5)L-代表“立”式,如YL是屬于立式異步電機;

(6)J-代表“絞”車用電機,如YBJ是指絞車用防爆電機;F-代表“透風”“粉塵”,如YBF代表風機用防爆電機,YFB代表粉塵防爆電機;T-代表“同”步,TYBPE代表同步永磁防爆調頻電機。

(7)W-代表“無”火花、無刷勵磁,如YW代表無火花型三相異步電機,TAW代表增安型無刷勵磁同步電機。

(8)GB-代表“管”道“泵”,如YBGB代表管道用隔爆型異步電機;PT-代表變頻調速;

1.防爆電機的電壓規格：380V,380/660V,660/1140V;

2.防爆電機的防爆等級：ExdI、ExdII BT4、ExdII CT4、ExtD B21;

3.防爆電機的防護等級：IP55,第一個5指的防塵等級;第二個5指的防水等級。防護等級有IP44,IP54,IP55(EXDI、ExdII BT4BT4的標配防護等級),IP65(ExdII CT4、ExtD B21的標配防護等級),IP56等;

4.防爆電機的絕緣等級：F級;

5.防爆電機的安裝方式：B3(臥式底腳鏈接);B5(立式法蘭盤連接);B35(立臥兩用,底腳法蘭盤都帶);V1(法蘭盤連接電機軸頭向下);

6.防爆電機的機座號：中心高距離,就是電機軸伸端距離地面的垂直高度;

7.防爆電機的轉速和極數的關系,單位：r/min ：2極(P)防爆電機的轉數在3000r/min ;4極(P)防爆電機的轉數在1500r/min ; 6P (極)防爆電機的轉數在1000r/min ; 8P(極)防爆電機的轉數在750r/min ; 10極(P)防爆電機的轉數在600r/min ;

8.防爆電機機座長度：M:機座長度(S=短,M=中,L=長);

9.防爆電機設計序列號：表示防爆電機屬于第幾次改型設計;

例：YB2 280-4W.Y代表異步電機,B代表隔爆型,2代表二次計劃,280為機座號(用中央高表現),S為短機座(M為中機座,L為長機座),W代表戶外。

防爆電機的型號和參數基本上也會有一定程度的更新,不過要根據最新更新系列的防爆等級和防爆電機的相對數據為參考。
